Products Show
CQB型不銹鋼磁力泵
應用領域：食品、制藥、日化、化工、水處理等
銷售熱線：021-63172288 13818616363
圖文傳真：021-63538556
上海上球泵業優勢：質量穩定，常規產品全部
各種材質、非常規產品皆可訂做 現貨供應
- 產品概述

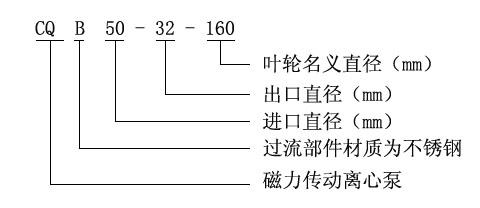

- 型號定義
- 適用范圍
產品概述：

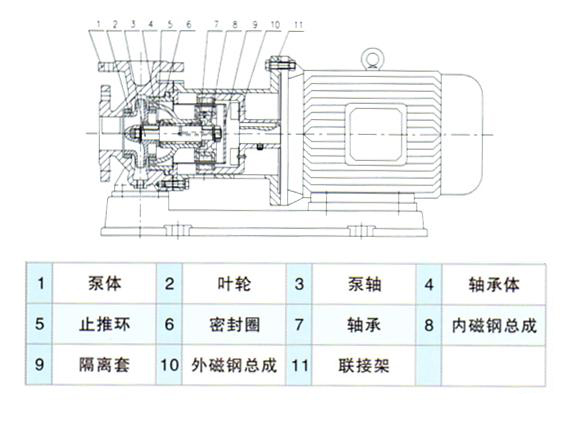

CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
耐腐蝕性能 供參考
|
介質名稱 |
濃度（%） |
聚丙烯 |
濃度（%） |
ABC |
||
|
25℃ |
50℃ |
20℃ |
60℃ |
|||
|
硫酸 |
60 |
√ |
√ |
〈30 |
√ |
X |
|
硝酸 |
25 |
√ |
√ |
20 |
√ |
? |
|
鹽酸 |
〈36 |
√ |
√ |
〈38 |
√ |
√ |
|
氫氟酸 |
35 |
√ |
√ |
40 |
√ |
X |
|
醋酸 |
〈80 |
√ |
√ |
〈20 |
√ |
? |
|
氫氧化鈉 |
100 |
√ |
√ |
√ |
√ |
√ |
|
重鉻酸鉀 |
25 |
√ |
√ |
√ |
√ |
√ |
|
溴水 |
√ |
X |
X |
√ |
? |
X |
|
乙醇 |
√ |
√ |
? |
〈50 |
√ |
√ |
|
丙酮 |
√ |
√ |
? |
10 |
? |
√ |
|
四氯乙烷 |
√ |
? |
√ |
√ |
? |
X |
|
氟利昂22 |
√ |
√ |
√ |
√ |
? |
? |
|
漂白液 |
CL13% |
√ |
√ |
CL12.5% |
? |
? |
|
電鍍液 |
√ |
√ |
√ |
√ |
? |
X |
|
照相液 |
√ |
√ |
√ |
√ |
√ |
√ |
|
照相液 |
√ |
? |
√ |
√ |
? |
? |
續
|
介質名稱 |
濃度(%) |
不銹鋼 |
濃度(%) |
陶瓷 |
||
|
25℃ |
50℃ |
25℃ |
80℃ |
|||
|
硫 酸 |
〈5 |
√ |
X |
√ |
? |
? |
|
硝酸 |
70 |
? |
√ |
√ |
? |
? |
|
鹽酸 |
√ |
X |
√ |
√ |
? |
? |
|
氫氟酸 |
√ |
X |
√ |
0~100 |
X |
√ |
|
醋酸 |
〈20 |
√ |
√ |
√ |
? |
? |
|
氨氧化鈉 |
70 |
√ |
√ |
√ |
? |
X |
|
重鉻酸鉀 |
40~60 |
? |
? |
10~20 |
? |
? |
|
溴 水 |
√ |
? |
√ |
√ |
? |
? |
|
乙 醇 |
√ |
? |
√ |
√ |
? |
? |
|
丙 酮 |
√ |
? |
? |
√ |
? |
√ |
|
四氯乙烷 |
50 |
? |
? |
√ |
? |
? |
|
氟利昂22 |
√ |
? |
√ |
√ |
? |
? |
|
漂白液 |
√ |
X |
√ |
√ |
? |
? |
|
電鍍液 |
√ |
√ |
√ |
√ |
? |
? |
|
照相液 |
√ |
? |
√ |
√ |
? |
? |
符號說明：?一優良，√一良好，?一可用，但腐蝕明顯。X—腐蝕嚴重，不適用。
CQB型不銹鋼磁力泵選型參數：
| 型 號 | 口徑 | 流量 (m3/h) |
揚程
(m)
|
電機功率 (kW) |
電 壓
(V)
|
材 質 | |
| 進口 | 出口 | ||||||
| CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 |
不
銹
鋼
|
| CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
| CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
| CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
| CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
| CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
| CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
| CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
| CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
| CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
| CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
| CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
| CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
| CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
| CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
| CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
| CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
| CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
| CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
| 注:每個型號都可配防爆電機 | |||||||
